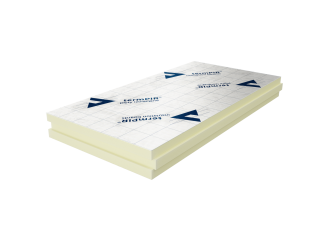

Isolatieplaten Termpir AL

termPIR® AL isolatieplaten bestaan uit een thermische isolatiekern van hard PIR schuim. De panelen zijn aan beide zijden beschermd met een gasdichte bekleding bestaande uit aluminium (AL), papier en polyethyleen.

Meer informatie
Toepassingen
PIR isolatieplaat termPIR® AL

Isolatie van een schuin dak
Schuine daken
Systeem onder de spant

Isolatie plat dak
Platte daken en terrassen
in het gelijmde systeem

PIR Kaarten
voor de buitenmuur

Zolder isolatie
Vloerisolatie op de grond
Kelder muren
en funderingsmuren

Technische gegevens
Soorten snijders
Logistiek: 1200mm x 600mm
Logistiek: 1200mm x 2400mm
Certificaten
1
Type kern:
Hard polyisocyanuraat (PIR) schuim
2
Dichtheid [kg/m3]:
p = 30 kg/m3
3
Aangegeven warmteoverdrachtscoëfficiënt λ:
λD = 0,022
4
Soort voering:
Dubbelzijdige bekleding bestaande uit aluminium, papier en polyethyleen.
5
Standaard plaatafmetingen [mm]:
600 x 1200 ; 1200 x 2400
6
Beschikbare paneelafmetingen [mm]:
1000 x 1200 ; 1200 x 1200 ; 1800 x 1200 ; 1200 x 3000 cm
7
Mills*:
FIT – platte frees, LAP – getrapte frees, TAG – tand- en groeffrees
8
Beschikbare plaatdiktes:
van 20 – 250 mm
9
Dikte plaat [mm]:
20
30
40
50
60
70
80
90
100
110
120
130
10
RD thermische weerstand:
0,90
1,35
1,85
2,30
2,75
3,30
3,70
4,15
4,65
5,10
5,55
6,05
11
Warmteoverdrachtscoëfficiënt U voor het dak:
0,96
0,67
0,50
0,41
0,35
0,29
0,26
0,23
0,21
0,19
0,18
0,16
12
Warmteoverdrachtscoëfficiënt U voor wand en vloer:
0,93
0,66
0,50
0,40
0,34
0,29
0,26
0,23
0,21
0,19
0,17
0,16
13
Dikte plaat [mm]:
140
150
160
170
180
190
200
210
220
230
240
250
14
RD thermische weerstand:
6,50
6,95
7,45
7,90
8,35
8,85
9,30
9,75
10,2
10,7
11,1
11,6
15
Warmteoverdrachtscoëfficiënt U voor het dak:
0,15
0,14
0,13
0,12
0,12
0,11
0,11
0,10
0,10
0,09
0,09
0,08
16
Warmteoverdrachtscoëfficiënt U voor wand en vloer:
0,15
0,14
0,13
0,12
0,12
0,11
0,11
0,10
0,10
0,09
0,09
0,08
17
Reactie op brand (enkele plaat):
20-49: Klasse F, 50-250: Klasse E
18
Reactie op brand (in het systeem):
B-s2,d0 (trapeziumvormige plaat)
19
Broof(t1) / NRO :
Broof(t1) (gelijmd mechanisme)
20
Brandwerendheid:
REI 30/REI 15 (volgens Fires/ITB) (van 70 mm – 250 mm)
